Диагностика электромагнитной муфты кондиционера

Диагностика электромагнитной муфты кондиционера
9685 2
Диагностику следует начинать именно с осмотра муфты компрессора кондиционера, т.к. это один из наиболее подверженных механическому воздействию элементов системы.

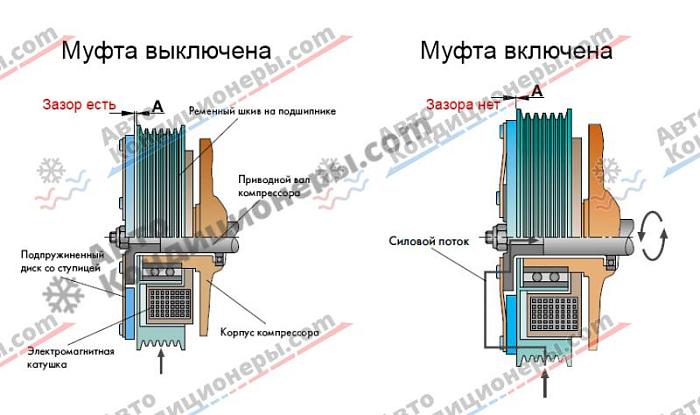

В электромагнитной муфте сцепление вала со шкивом происходит с помощью прижимной пластины: в момент включения кондиционера из салона автомобиля она притягивается к шкиву, транслирует вращение на вал компрессора, и система кондиционирования начинает работать.

Если, при включении кондиционера ничего не происходит, холодный воздух не начинает идти из воздуховодов, значит система неисправна. Т.к. система автокондиционера достаточно сложная, ее работоспособность зависит от многих узлов, поэтому точная и грамотная диагностика - залог успеха!

Диагностику следует начинать именно с осмотра муфты компрессора кондиционера, т.к. это один из наиболее подверженных механическому воздействию элементов системы. В данной статье речь идет об электромагнитной муфте, поэтому также нужно убедиться, что муфта именно электромагнитная, а не постоянного зацепления.

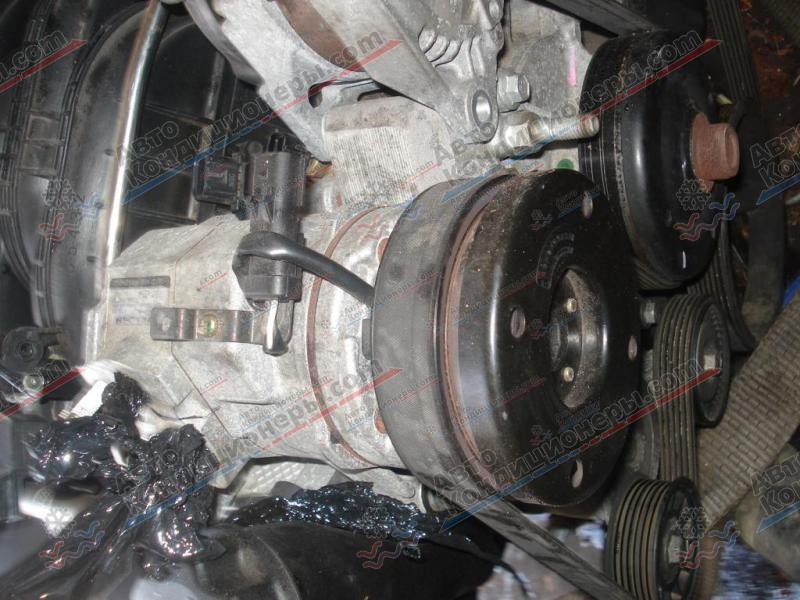

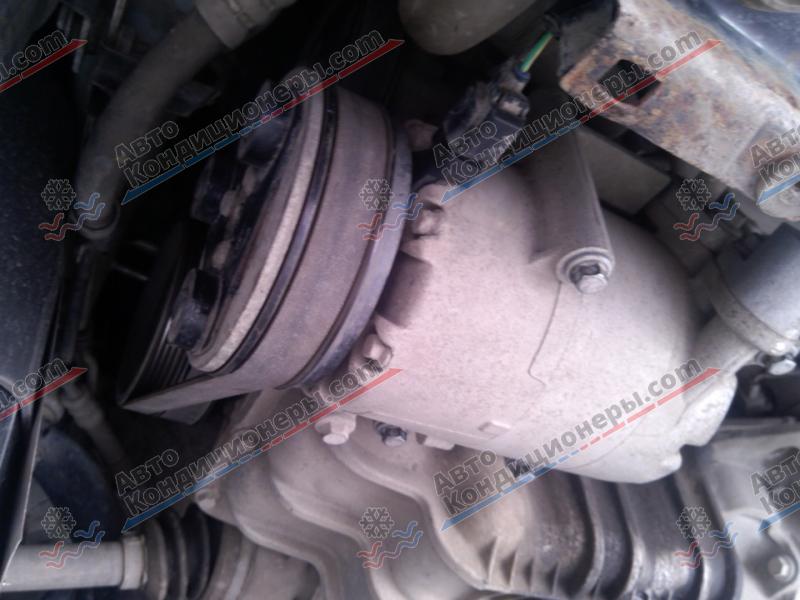

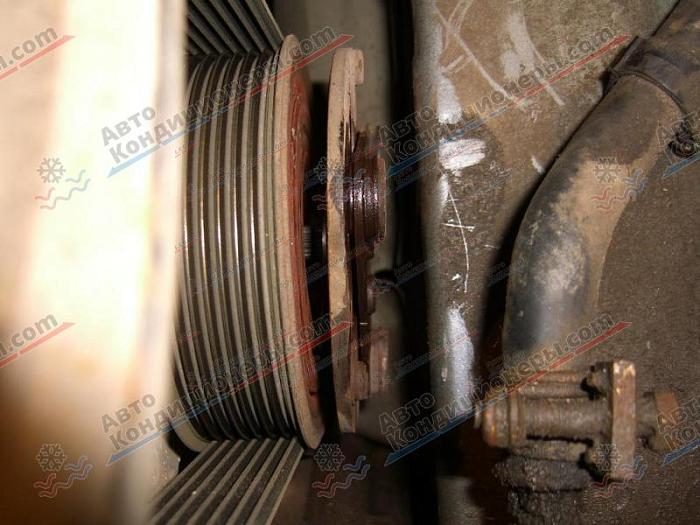

Итак, открываем капот, находим компрессор, проверяем состояние и целостность приводного ремня, убеждаемся, что муфта компрессора электромагнитная (к ней будет подходить провод). Далее нужно определить притягивается ли прижимная пластина или нет. Для этого завести двигатель, попросить кого-нибудь включить кондиционер в машине и внимательно понаблюдать за прижимной пластиной. Если в момент включения кондиционера прижимная пластина не примагнитилась и не начала вращаться - это уже подозрительный момент и неисправность может скрываться тут.

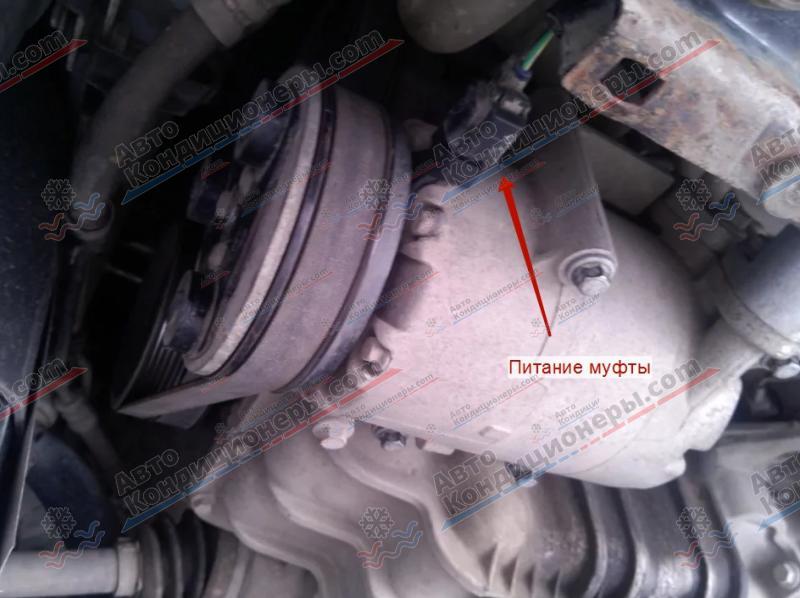

Далее, нужно исключить обрыв сигнала и проверить, приходит ли напряжение на электромагнит. Т.е. нужно снять фишку провода, подходящего к муфте и замерить напряжение на приходящем проводе при заведенном двигателе и включенном компрессоре.

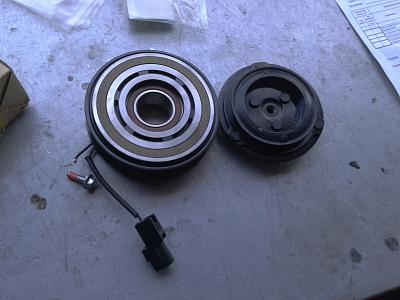

Если напряжение приходит, но пластина не примагничивается, значит неисправен электромагнит. В этом случае его необходимо заменить электромагнит на новый (стоимость его составляет около 4000 руб). Подобрать его можно у нас в каталоге по размерам - https://xn--80aegeoalydebe2ar0e8d.com/zapchasti/podshipniki/

Если оказывается, что причина поломки в электромагнитной катушке, необходимо выяснить причину, вызвавшую обрыв в катушке Таких причин может быть несколько:

  • Короткое замыкание обмотки электромагнитной катушки. В этом случае, если прижимная пластина не имеет никаких визуальных дефектов, то надо просто заменить катушку.

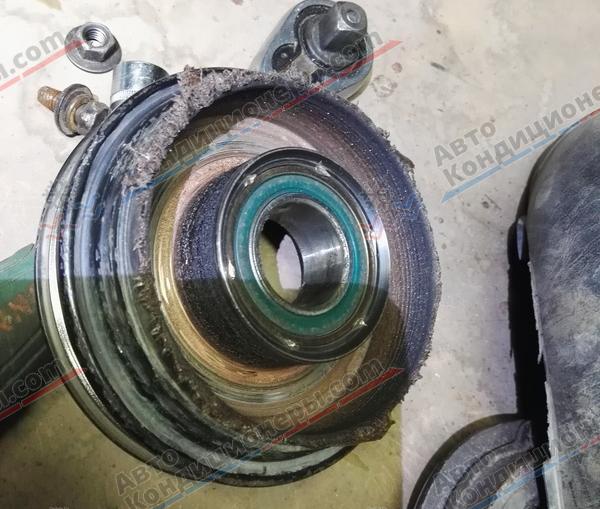

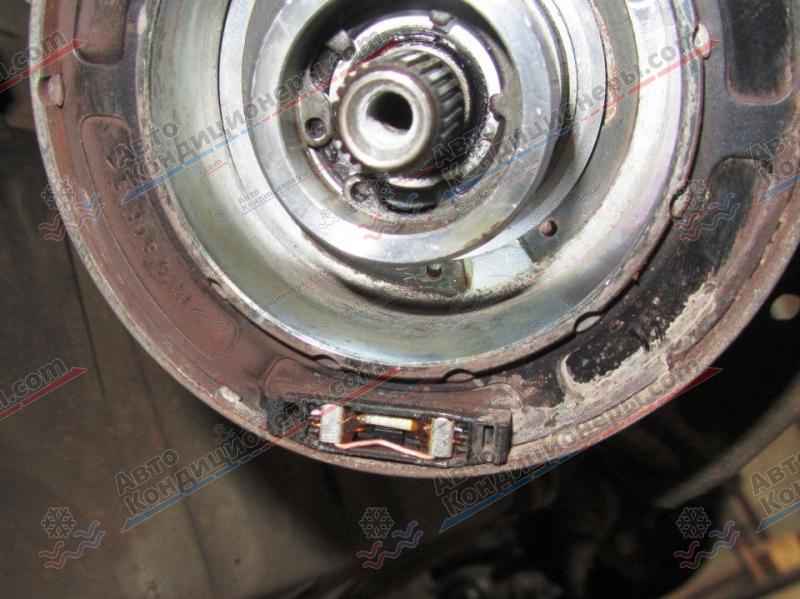

  • Перегрев шкива. Из-за него может расплавиться изоляция электромагнитной катушки, проводники оголятся, и при попадании влаги обмотка может перегореть.

Если электромагнит вышел из строя из-за перегрева, об этом будет свидетельствовать состояние прижимной пластины:

  • наличие ржавчины,
  • оплавленная резина,
  • искажение плоскости пластины.

В свою очередь, причинами перегрева могут быть:

  • неисправность подшипника шкива;
  • повышенное давление в системе;
  • «подклинивание» компрессора.

Перегрев — это тот случай, когда требуется особо тщательная диагностика и выяснение его причины. Если, не разобравшись с причиной перегрева, поменять электромагнит, то он опять выйдет из строя через какое-то время.
