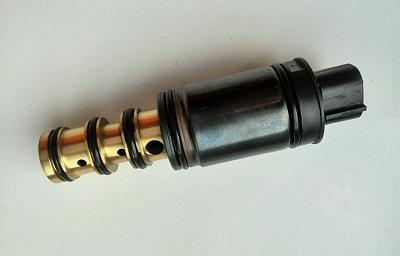

Электромагнитный клапан: принцип работы и диагностика

30678 0

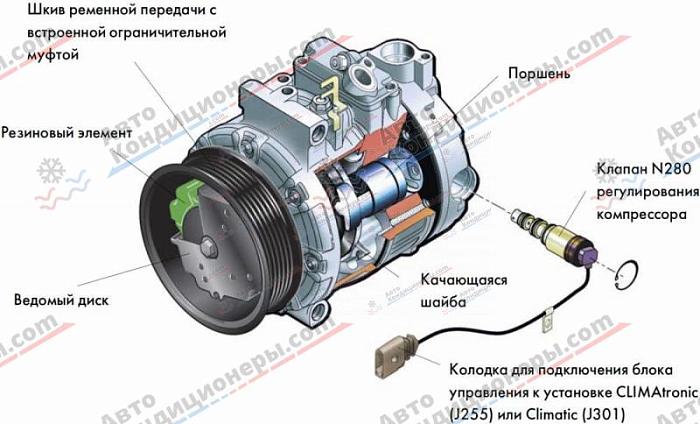

В автомобилях с современным типом компрессора включение и выключение кондиционера происходит с помощью электромагнитного клапана. Электромагнитный клапан устанавливается в компрессорах определенного типа - с постоянным сцеплением вала компрессора и муфты (в случаях сложной климатической системы (например 4-х зонный климат-контроль), электромагнитный клапан присутствует и в компрессоре с электромагнитной муфтой).

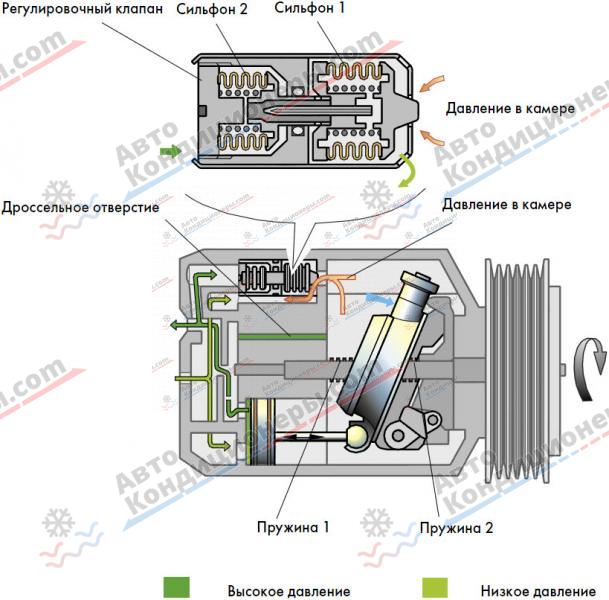

Он отвечает за изменение режимов работы климатической системы. Электромагнитный клапан расположен между впускным и выпускным каналами, и обеспечивает необходимую цикличность работы устройства. От электронного блока управления климатической системой он получает необходимые для своего функционирования импульсы, что изменяет производительность компрессора. Если клапан полностью закрыт, компрессор отключается, а если полностью, открыт-то работает на полную мощность.

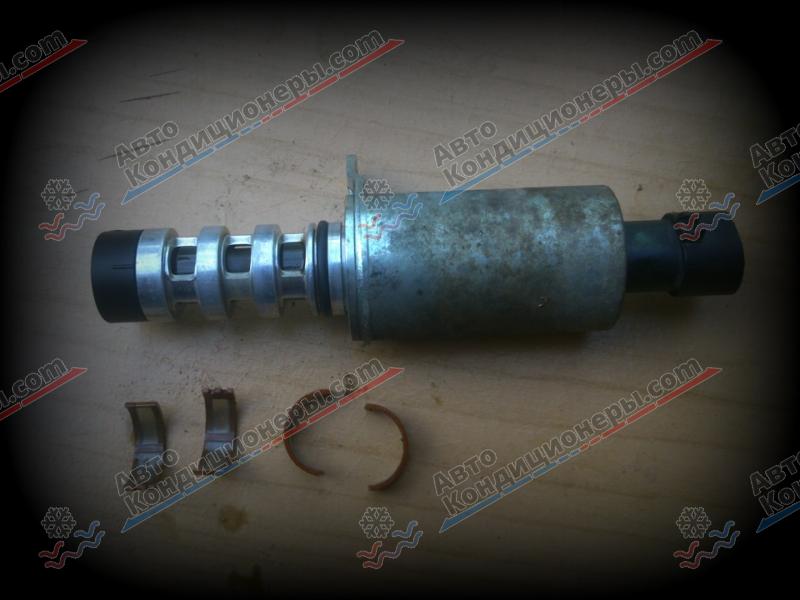

Электромагнитный клапан компрессора кондиционера хоть и очень надежен, но временами все же может выходить из строя. Происходит это обычно из-за перегорания его обмотки, или если в него попадают мелкие механические части.

Диагностика управляющего клапана

Одной из наиболее распространенных причин поломки системы кондиционирования автомобилей является выход из строя электромагнитного клапана. О неисправности электромагнитного клапана свидетельствуют следующие симптомы:

Кондиционер начинает работать нестабильно (то охлаждает воздух, то перестает это делать);
Компрессор кондиционера не включается, причем при проверке оказывается, что срывная пластина не сорвана, система полностью заправлена, утечек в системе нет.

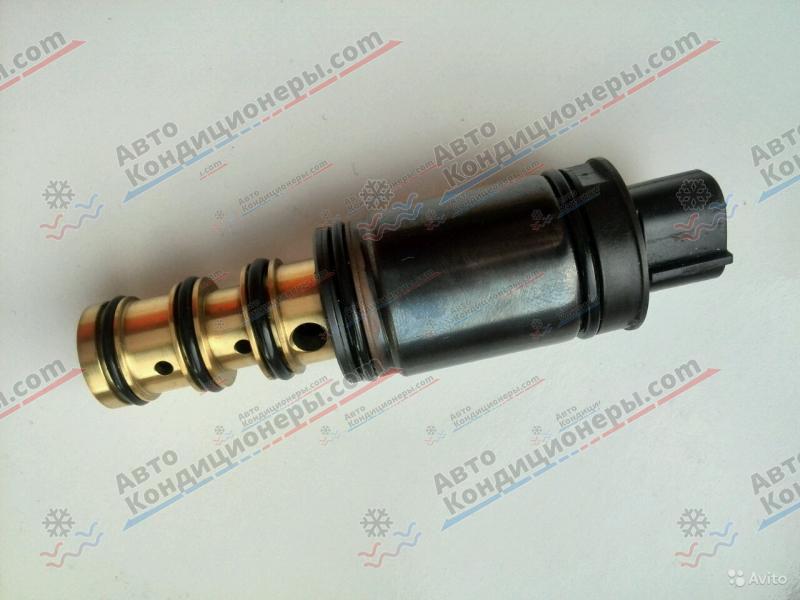

В таких случаях практически всегда причиной отказа является неисправность электромагнитного клапана, который нужно заменить на новый. Подбирать эту деталь следует только по образцу или фотографии, иногда для уточнения модели необходимо измерить общую длину.

При замене электромагнитного клапана очень важно учесть следующий момент: для проверки работоспособности ни в коем случае нельзя подавать на новый клапан напряжение 12 вольт. Дело в том, что клапан работает под управлением импульсного напряжения, поэтому, подав 12 вольт от аккумулятора, можно просто сжечь его обмотку. Диагностика электромагнитного клапана должна производиться только специальным оборудованием, учитывающим особенности работы данного устройства.
