Диагностика прижимной муфты

Прижимная муфта необходима для того, чтобы обеспечить надежное сцепление шкива компрессора автомобильного кондиционера с его валом. Вращательный момент на шкив передается при помощи приводного ремня, это движение транслируется через прижимную муфту на вал компрессора. В результате этого он начинает функционировать и создает в системе автомобильного кондиционера необходимое давление. Прижим пластины осуществляется за счет усилия, создающегося электромагнитом, размещенным внутри шкива. При не включенном кондиционере питание на него не подается, и поэтому прижимная пластина не вращается вместе со шкивом, поскольку она не прижата к нему. Специальная прижимная пластина устанавливается только на электромагнитных муфтах.

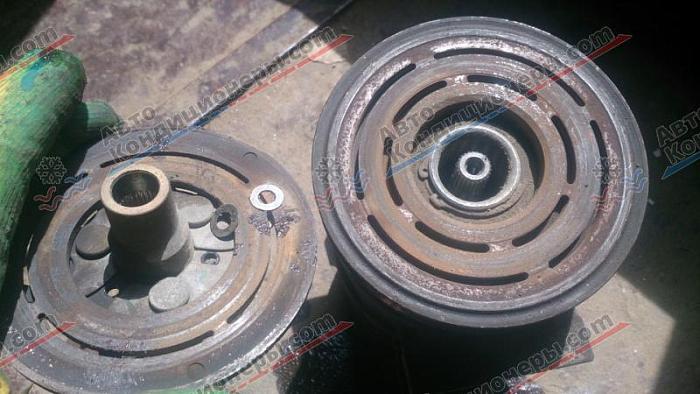

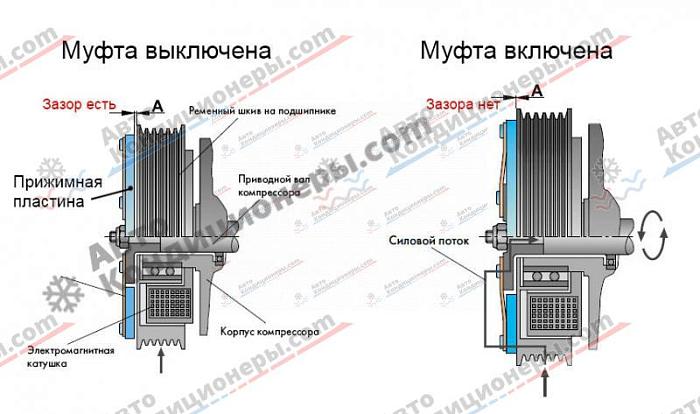

Схема работы прижимной пластины:

Как только давление в системе кондиционера повышается, увеличивается нагрузка на прижимную пластину, поскольку для обеспечения сцепления требуется большее усилие. Электромагнит рассчитан на определенные его значения, и поэтому качественное прижимание пластины к шкиву производится в определенном рабочем диапазоне давлений. Соответственно, при превышении предельного значения давления прижимная пластина может периодически проскальзывать, это вызывает быстрый износ фрикционного слоя на шкиве, отвечающего за надежное сцепление с пластиной.

По мере того, как фрикционный слой изнашивается, пластина начинает все чаще и чаще проскальзывать по шкиву. Следствием этого является перегревание всех деталей, из которых состоит электромагнитная муфта (прижимной пластины, электромагнита, подшипника шкива), и они постепенно выходят из строя.

Если первым «умирает» подшипник, то ситуация с перегревом других деталей серьезно ухудшается, так как возрастает трение. При чрезмерном перегреве может расплавиться изоляция электромагнита, а при попадании на него влаги он может перегореть. Кроме того, на прижимной пластине установлены разные демпфирующие резиновые элементы. В результате воздействия повышенной температуры они разрушаются, и прижимная муфта выходит из строя полностью.

Большинство прижимных пластин представлено в нашем каталоге. При выборе прижимной пластины стоит учитывать, что данная запчасть не каталожная, поэтому подбирается по образцу. Для точного подбора прижимной пластины необходимо знать следующие размеры: общий диаметр прижимной, количество шлицов посадочного места, глубина посадочного места (длина шлицов).

Так как выход из строя прижимной пластины происходит из-за повышения нагрузки, то перед заменой детали нужно обязательно выяснить причину этого. Наиболее распространенными из них являются:

• внешнее загрязнение радиатора автомобильного кондиционера;
• пылевая подушка между основным радиатором охлаждения и конденсором;
• некорректная работа вентилятора кондиционера;
• износ подшипника шкива;
• «подклинивание» компрессора кондиционера.
• Еще одной причиной роста нагрузки на прижимную пластину может быть передозировка фреона, однако на практике это встречается достаточно редко.

Методика самостоятельной диагностики прижимной пластины муфты с электромагнитным приводом

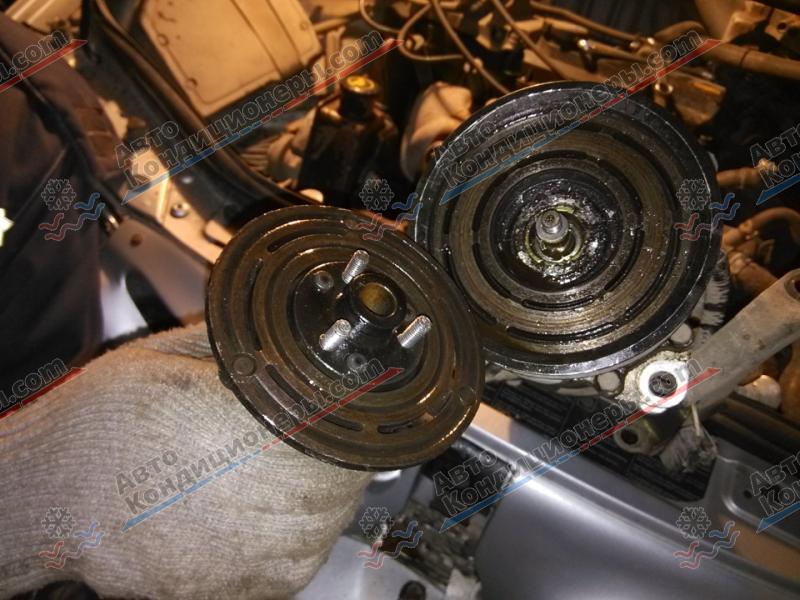

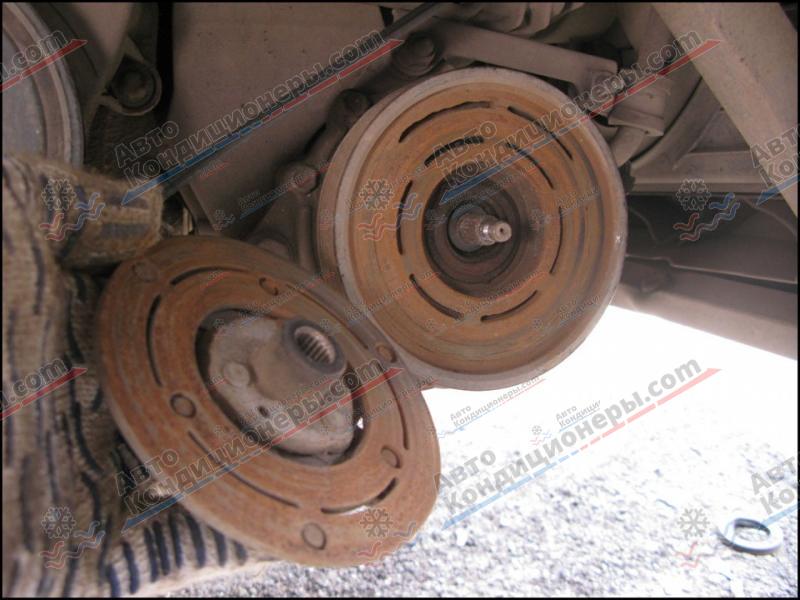

Если компрессор кондиционера размещен в подкапотном пространстве таким образом, что видно внешнюю часть его шкива, то можно самостоятельно определить неисправность прижимной пластины. Сначала необходимо осмотреть ее на наличие ржавчины. Если состояние прижимной пластины существенно хуже, чем состояние шкива, на ней не осталось лакокрасочного покрытия и есть следы коррозии, то она наверняка работает при сильном контрасте температур: сильно перегревается, когда двигатель включен, и быстро охлаждается тогда, когда он выключен. В принципе, в охлаждении ничего страшного нет, но вот перегрев влияет на целостность лакокрасочного покрытия пластины, которое быстро разрушается при таком режиме работы.

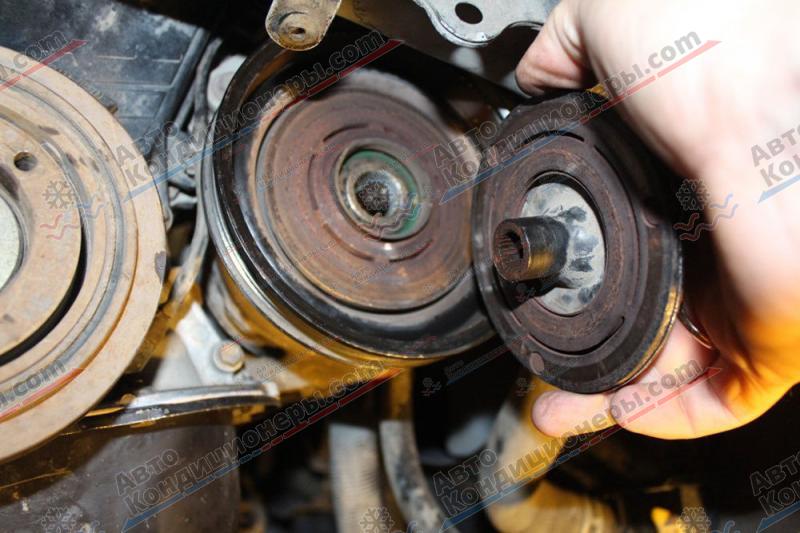

Если имеются такие явные визуальные дефекты, как оплавленная резина, искажение плоскости пластины, то это однозначно означает необходимость замены прижимной пластины.

Если при включении кондиционера на рабочем двигателе пластина не начинает вращаться, то это означает, что она не примагничивается к шкиву, в этом случае, скорее всего, неисправен электромагнит.
