Датчики автокондиционера, их виды и функции

Современный автомобильный кондиционер не работает «вслепую». В его контуре установлен как минимум один датчик, который мониторит уровень давления в высокой либо низкой магистрали. В автомашинах последних моделей с климат-контролем датчики отслеживают не только колебания давления, но и температуру в салоне, уровень освещённости капота и другие показатели. Рассмотрим, какие бывают датчики автокондиционера и какие функции они выполняют в системе охлаждения воздуха.

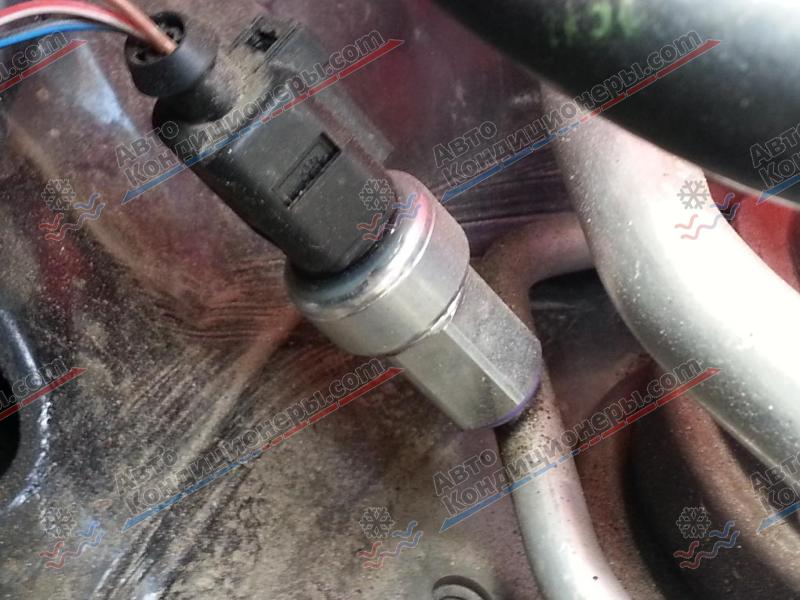

Датчики давления автокондиционера

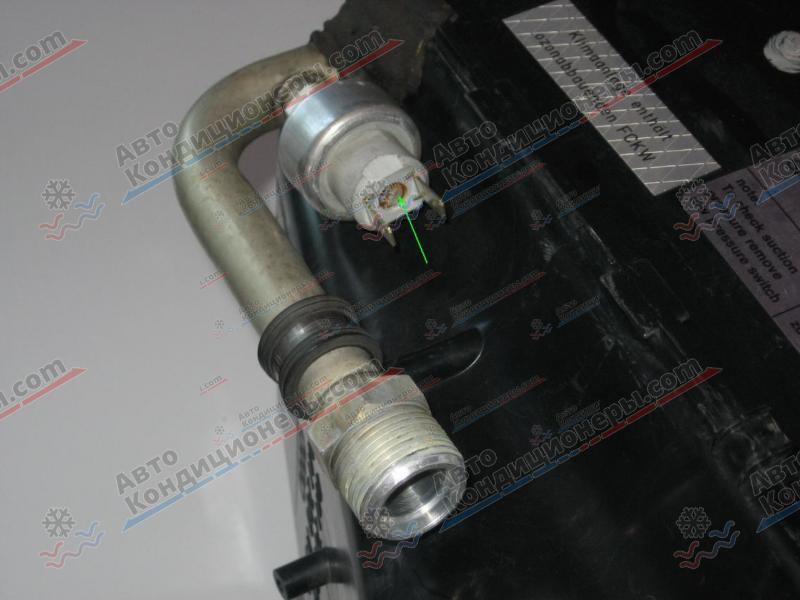

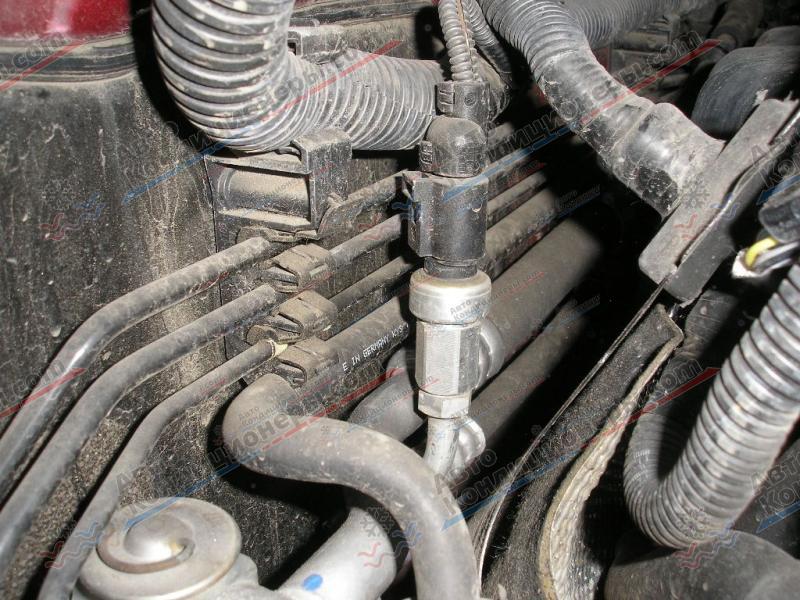

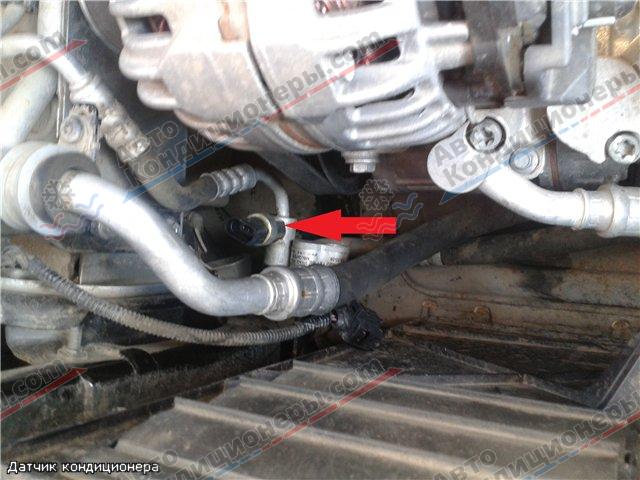

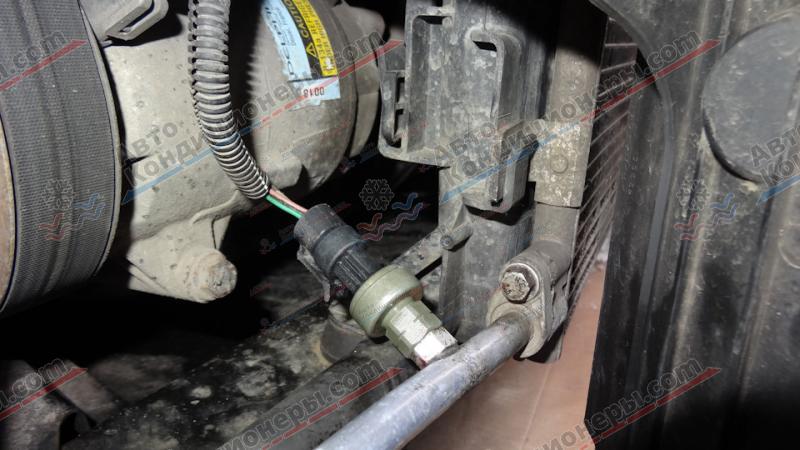

В автомобильной системе охлаждения воздуха датчики давления автокондиционера играют важнейшую роль. Они следят за показателями давления хладагента в системе. При изменении параметров выше либо ниже установленного предела сигнал от датчика отключает компрессор и вентилятор.

  • Датчик низкого давления обычно реагирует на падение давления хладагента в «низкой» магистрали ниже величины в 0,7 бар. Такое падение означает, что произошла утечка, и фреона в контуре недостаточно для обеспечения нормальной работы системы. Если компрессор продолжит работу, в магистраль попадёт воздух, который будет замещать утекающий фреон.
  • Датчик высокого давления автокондиционера срабатывает, когда давление в «высокой» магистрали достигает 25 бар. Продолжительная работа при повышенном давлении неизбежно приводит к аварии системы, и хорошо, если дело обойдётся разрывом шланга, а не разрушением компрессора.Поэтому при достижении критического показателя датчик замыкает цепь и отключает кондиционер.

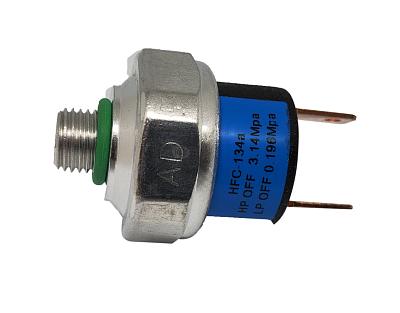

Так работают простейшие релейные датчики давления, у которых существует только две рабочие позиции – замкнутые и разомкнутые контакты.

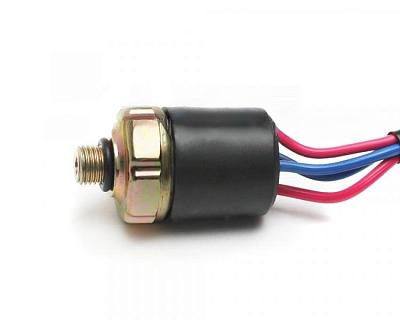

В последние годы приобретают популярность четырёхпозиционные датчики. Помимо предельного уровня, они способны реагировать на достижение нормального рабочего давления 16-17 бар. Как только внутри «высокой» магистрали достигается этот показатель, датчик включает вентилятор, охлаждающий трубки конденсора. В системах климат-контроля сигналы с датчиков поступают на электронный управляющий блок, который обрабатывает эти показания и подаёт сигнал об уменьшении подачи хладагента либо отключении компрессора.

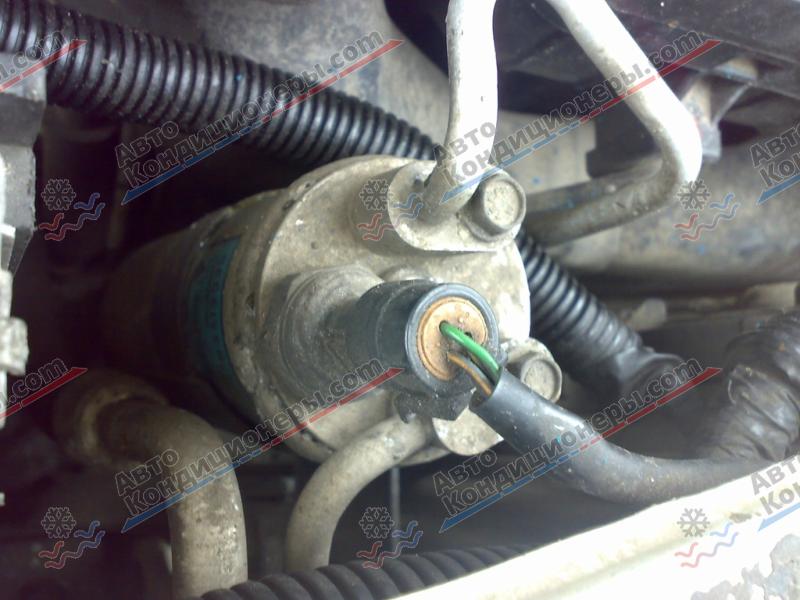

Для датчиков давления автокондиционера не существует единого стандарта, многие автопроизводители используют реле с собственными посадочными размерами, контактными группами, шагом резьбы. Существуют и универсальные датчики, которые подходят для агрегатов разных марок, использующих стандартную модель осушителя. Также универсальные 2-х и 4-х контактные датчики активно используется в неоригинальных системах, т.е. там, где кондиционер не был установлен заводом изготовителем.

Другие датчики автокондиционера

Рабочие параметры и внешние показатели отслеживают и другие датчики.

  • Датчик температуры воздуха в салоне не принадлежит к системе кондиционирования, однако по его показаниям электронный блок климат-контроля регулирует интенсивность работы компрессора.
  • Ещё один важный датчик температуры автокондиционера измеряет нагрев наружного воздуха. Если за бортом воздух не прогревается выше +5°С, датчик срабатывает и не позволяет включить кондиционер. При такой наружной температуре в испарителе не весь фреон превращается в газ, часть остаётся в жидком состоянии. Датчик необходим для предотвращения попадания жидкого хладагента в компрессор.
  • Некоторые современные авто оборудуются датчиком температуры охлаждающей жидкости двигателя. Если она достигает температуры 110-115°С, кондиционер отключается. Такая температура охлаждения свидетельствует о работе двигателя при повышенной нагрузке.
  • Датчик интенсивности солнечных лучей дополняет температурные датчики. Когда машина выезжает из тени на освещённую солнцем улицу, датчик подаёт сигнал к усилению подачи хладагента, так как лучи нагревают корпус авто и повышают температуру в салоне.

Проверка датчиков автокондиционера

Выход из строя датчика давления автокондиционера может привести к серьёзной поломке, для устранения которой придётся затратить достаточно крупную сумму. Поэтому важно следить за их работоспособностью и не эксплуатировать систему с неработающим датчиком. Понять, что датчик неисправен, помогут следующие действия.

  • Визуальный осмотр. Недопустимы трещины или вмятины на поверхности датчика, следы коррозии либо загрязнения. Всё это может привести к некорректной работе реле.

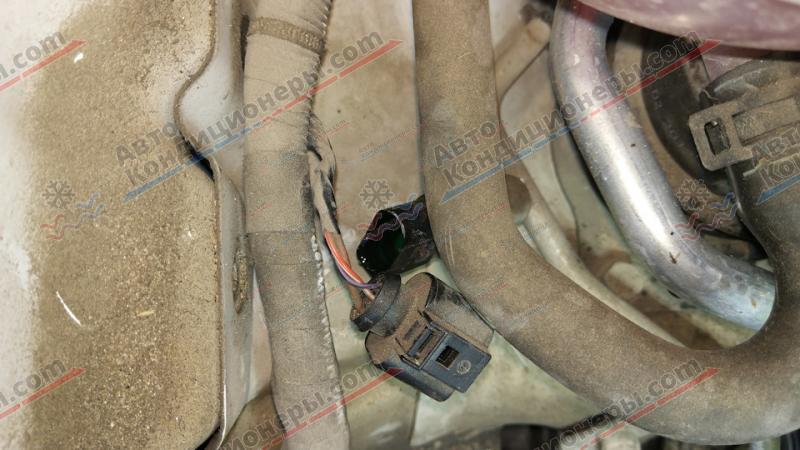

  • Проверка контактов. Основная функция датчиков – замыкание контактов и отправка управляющего сигнала. Если контакты окислены и разрушились, провода оборваны или сгнили – датчик не сработает, даже оставаясь исправным.

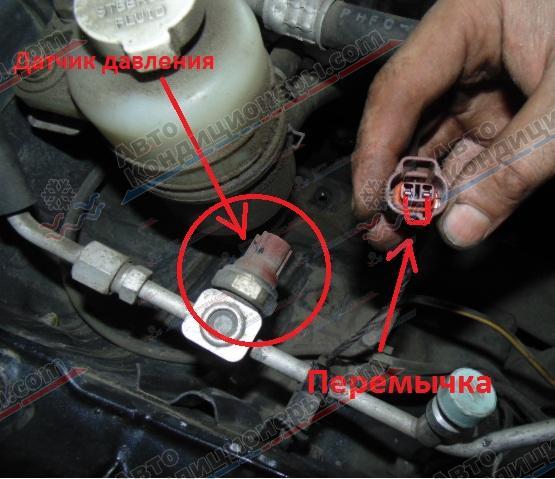

  • Прозвонка при изменяемом давлении. Эту проверку можно выполнить только при наличии соответствующего оборудования. На датчик подают давление рабочего уровня и постепенно повышают либо понижают его, в зависимости от того, для какой магистрали он предназначен. До достижения порогового значения давления реле остаётся разомкнутым и не прозванивается тестером. Как только давление превышает заданный предел, исправное реле должно замкнуть контакты и отправить сигнал на отключение кондиционера. Если же датчик сломан, контакты не замыкаются.

Очевидно, что проверить датчик автокондиционера на исправность можно только в профильной сервисной службе. Там же квалифицированный сотрудник быстро выполнит замену, если обнаружится, что деталь неисправна.
